FPGA board PCIe avec FMC+ (AMD/Xilinx Kintex-7)

PFP-KX7+ - FPGA board PCIe avec FMC+ slot
PFP-KX7+ - FPGA board PCIe avec FMC+ slot
PFP-KX7+ - FPGA board PCIe avec FMC+ slot
PFP-KX7+ - FPGA board PCIe avec FMC+ slot

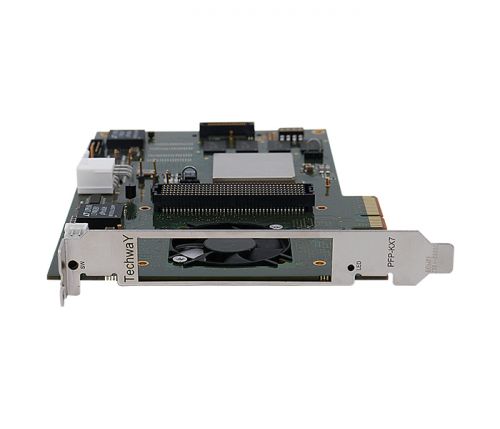

PFP-KX7+

Les cartes PFP-KX7+ sont une gamme de FPGA board PCIe avec FMC+ (connecteur FMC/FMC+) basées sur le Kintex-7 de AMD (Xilinx). Les cartes PFP-KX7+ sont très polyvalentes et assurent un traitement en temps réel grâce à leur parfaite combinaison technologique : FPGA Kintex-7, connecteur FMC+, mémoires DDR3, système de gestion, 12 HSS sur FMC+, générateur d’horloge programmable, etc.

Entièrement conformes à la norme VITA 57.4, ces FPGA board PCIe avec FMC+ ont été conçues pour s’intégrer facilement dans un système existant ou dans une toute nouvelle architecture.

Plus qu’une carte de développement, les PFP sont des plateformes industrialisables dont l’utilisation est éprouvée quotidiennement par plusieurs constructeurs.

Nos FPGA board PCIe avec FMC+ peuvent être intégrées dans un environnement PC standard (pilotes disponibles pour Windows et Linux) ou en mode autonome dans votre propre boîtier.

| NEW | Une nouvelle version du Development Kit est disponible. Découvrez ses nouvelles fonctionnalités ci-dessous.

Fiche technique
Description
Attributs
Référence
Documents

Applications

  • RADAR
  • Co-traitement
  • Prototypage
  • Imagerie médical
  • Enregistrement de données
  • Commutation de données haut-débit

Avantages

  • Format PCIe Gen2
  • Basée sur l’interface AXI4
  • Utilisation autonome
  • Solution économique : coût-temps d’intégration
  • Modulaire : connecteur FMC+, E/S utilisateur
  • Protocole haut-débit : 12 HSS @ 10 Gbps

Caractéristiques

  • PCIe x4 Gen2 (16 Gbps)
  • FPGA Kintex-7 de Xilinx
  • Connecteur E/S utilisateur
  • Connecteur FMC HPC ou FMC+ HSPC
  • Jusqu’à 12 liens HSS @ 10 Gbps par lien
  • 2 mémoires DDR3 de 512Mo @ 1600 Mbps
  • Oscillateurs ou générateur d’horloge programmables
  • Monitoring de l’alimentation, de la température et du ventilateur
  • Prise en charge de Windows ou Linux

DK – Nouvelles fonctionnalités

  • Nouvelle procédure d’installation
  • Nouvelle version du driver Linux prenant en charge des kernels plus récents
  • Évolution du programme de test EasyCheck+
  • Nouveaux designs d’exemples
  • Meilleur contrôle des ventilateurs
  • Mise-à-jour de la documentation
Cartes FPGA
Environnement Commercial, Industriel
Facteur de forme PCIe
Famille FPGA Kintex-7
Fournisseur TECHWAY
I/O A/D, D/A, Optique, SFP, sFPDP, GbE, 10GbE, 25GbE, 40GbE, LVDS
Interface FMC, FMC+
PCIe PCIe x4 Gen2
  • PFP-KX7-310LC*
    Conçue sur un FPGA Xilinx Kintex-7 325T-2, cette plateforme est dotée d’oscillateurs programmables. Elle peut accueillir toutes les cartes mezzanines conformes à la norme VITA 57.1.
  • PFP-KX7-410LC*
    Conçue sur un FPGA Xilinx Kintex-7 410T-2, cette plateforme est dotée d’oscillateurs programmables. Elle peut accueillir toutes les cartes mezzanines conformes à la norme VITA 57.1.
  • PFP-KX7_Plus-310LC
    Conçue sur un FPGA Xilinx Kintex-7 325T-2, cette plateforme est dotée d’un générateur d’horloge programmable. Elle peut accueillir toutes les cartes mezzanines conformes à la norme VITA 57.4.
  • PFP-KX7_Plus-410LC
    Conçue sur un FPGA Xilinx Kintex-7 410T-2, cette plateforme est dotée d’un générateur d’horloge programmable. Elle peut accueillir toutes les cartes mezzanines conformes à la norme VITA 57.4.

*Non recommandé pour les nouveaux designs

Membre Xilinx

TECHWAY est un partenaire certifié Xilinx depuis 2017. Découvrez la PFP-KX7+ sur le portail Xilinx.
