RAVEN

| NEW | RAVEN prend en charge 4 liens @ 10 Gbps par lien.

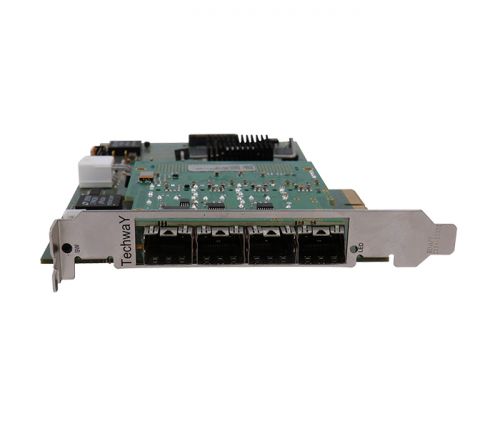

RAVEN est une carte sFPDP PCIe équipée de 4 voies sFPDP et d’un moteur de réception et de transmission pour un traitement des données performant.

Basée sur un FPGA AMD (Xilinx), cette carte sFPDP PCIe prend en charge un débit allant jusqu’à 10 Gbps par lien. La RAVEN est entièrement compatible avec les standards sFPDP VITA 17.1 et VITA 17.3 et offre les fonctionnalités suivantes : Flow Control, CRC, Framed/Unframed, Copy/Loop Mode.

L’interface de programmation (API), écrite en C++, est intuitive et permet de recevoir/transmettre des données, de surveiller, de configurer, de mettre à niveau, etc.

Cette carte sFPDP PCIe est compatible cuivre ou fibre grâce à ses cages SFP+.

Fiche technique
Description
Attributs
Référence
Documents

Applications

  • RADAR
  • SONAR
  • Guerre électronique
  • Imagerie médicale
  • Système d’imagerie infrarouge
  • Système télémétrique
  • Recherche en physiques
  • Production vidéo

Caractéristiques

  • 4 voies sFPDP
  • Jusqu’à 10 Gbps par lien
  • RAVEN-1 & RAVEN-3 :
    • PCIe x4 Gen2
    • FPGA AMD Kintex 7
  • RAVEN-3_2 :
    • PCIe x16 Gen3
    • FPGA AMD Kintex UltraScale+
  • Entrée Trigger
  • Connecteur 8 E/S utilisateur
  • Horloge indépendante par voie

Avantages

  • Plateforme sFPDP COTS
  • Conforme aux standards VITA 17.1 & VITA 17.3
  • Modules SFP optiques et/ou cuivre
  • Prend en charge les applications multicartes
  • Faible consommation
  • SDK compatible Windows & Linux

Fonctionnalités SDK

  • Transmission et acquisition sFPDP simultanées jusqu’à 4 voies
  • Gestion logicielle du tampon mémoire
  • Fonctionnalités de relecture sFPDP basées sur l’horodatage
  • Paramètres et configuration de la carte
  • Statistiques

Protocole sFPDP

sFPDP (Serial Front Panel Data Port) est un protocole de communication série haut-débit à faible latence destiné à être utilisé dans des applications de transfert de données haut-débit.

Le protocole sFPDP est idéal pour les applications de pointe telles que les systèmes de communication haut-débit en fonds de panier, le traitement du signal, l’enregistrement de données et les systèmes vidéo à bande passante élevée.

RAVEN intègre une IP sFPDP conçue par StreamDSP, un acteur majeur et expert des IP VITA 17.1 et 17.3.

Solutions intégrées
Environnement Commercial, Industriel
Facteur de forme PCIe
Fournisseur TECHWAY
I/O sFPDP
Nombre de voies 4
  • RAVEN-1
    Plateforme sFPDP VITA 17.1, 4 voies, PCIe x4 Gen2.
  • RAVEN-3
    Plateforme sFPDP VITA 17.3, 4 voies jusqu’à 10Gbps, PCIe x4 Gen2.
  • RAVEN-3_2
    Plateforme sFPDP VITA 17.3, 4 voies jusqu’à 10Gbps par lien, PCIe x16 Gen3.
  • RAVEN_850_SFP_pack
    Kit de 4x émetteurs-récepteurs SFP+ multimode 850nm pour les plateformes RAVEN.
  • RAVEN_1350_SFP_pack
    Kit de 4x émetteurs-récepteurs SFP+ multimode 1350nm pour les plateformes RAVEN.

Membre AMD

TECHWAY est un partenaire certifié AMD (Xilinx) depuis 2017. Découvrez la RAVEN sur le portail AMD.
