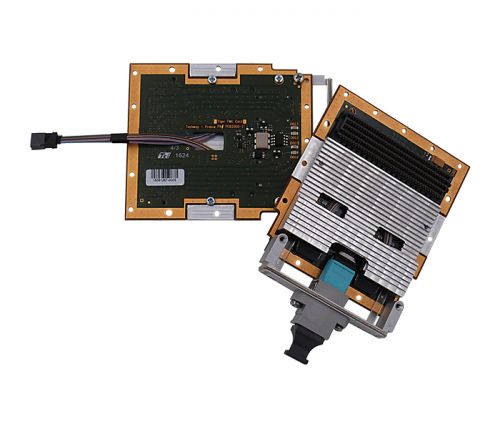

fmc optique - TigerFMC rearfront

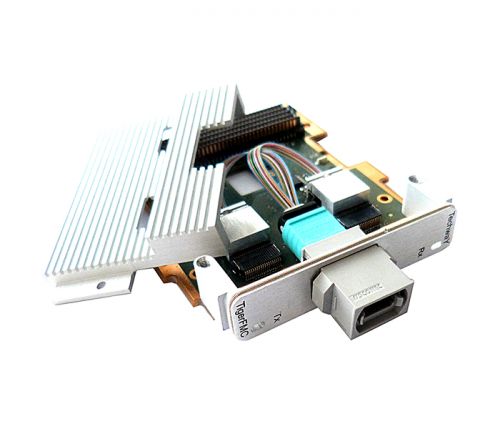

fmc optique - TigerFMC front

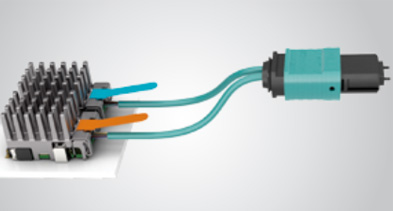

Module optique SAMTEC FireFly
TigerFMC - FMC optique
fmc optique - TigerFMC rearfront
fmc optique - TigerFMC front
Module optique SAMTEC FireFly

TigerFMC – SAMTEC FireFly™

Les communications optiques haut-débit sont devenues essentielles pour les calculateurs temps réel haute-performance. TECHWAY vous apporte une solution compacte et efficace avec la famille de cartes FMC optiques TigerFMC.

Basées sur les modules optiques FireFly™ Micro Flyover System™ de SAMTEC, les solutions TigerFMC offrent un débit cumulé de 336 Gbps, faisant d’elles les cartes FMC optiques les plus rapides du marché. FireFly™ est le premier système d’interconnexion intégré qui offre aux concepteurs le choix d’utiliser de manière interchangeable des interconnexions optiques et en cuivre avec le même système de connecteurs.

Toutes les cartes TigerFMC peuvent être facilement intégrées dans des systèmes existants tels que des cartes VPX, ou dans de nouvelles architectures. Conformes aux standards VITA 57.1 et VITA 57.4, elles peuvent s’interfacer avec toutes les cartes porteuses FMC et FMC+.

Disponibles en version commerciale ou industrielle, ces cartes FMC optiques sont compatibles avec les environnements refroidis par air et par conduction.

Fiche technique
Description
Attributs
Référence
Documents

Applications

  • Transmission et commutation vidéo
  • Mise à niveau de systèmes existants
  • RADAR/SONAR
  • Guerre électronique
  • Télécommunications
  • Avionique

Avantages

  • Prêt à l’emploi : 100% conforme aux standards FMC et FMC+
  • Facile à utiliser : Pas de firmware spécifique requis
  • Protocole agnostique
  • Adapté à la mise à niveau de systèmes existants
  • Refroidissement par air ou par conduction

Caractéristiques

  • Conforme aux standards VITA 57.1 et VITA 57.4
  • Jusqu’à 12 liens full duplex
  • Jusqu’à 25 Gbps par lien
  • Connexion avant : connecteurs MTP24-M ou MTP12-M
  • Connexion arrière (sur demande) : férules MT
  • Oscillateurs programmables
  • Température standard :
    • 0°C à 70°C
  • Température étendue :
    • -40°C à 85°C

Technologie FireFly™

FireFly™ Micro Flyover System™ de SAMTEC est le premier système d’interconnexion intégré qui offre aux concepteurs le choix d’utiliser de manière interchangeable des interconnexions optiques et en cuivre avec le même système de connecteurs.

Le système FireFly™ permet une connectivité puce-à-carte, carte-à-carte, sur carte et système-à-système à des débits allant jusqu’à 28 Gbps. FireFly™ est basé sur un système d’interconnexion haute performance qui permet l’utilisation de câbles en cuivre à faible coût ou de machines optiques actives haute performance.

Ce système offre la flexibilité nécessaire pour atteindre des débits de données plus élevés et/ou des distances plus importantes, tout en simplifiant la conception de la carte et en améliorant les performances.

Cartes FMC
Connecteur HPC, HSPC, MTP
Débit 14 Gbps, 25 Gbps
Environnement Commercial, Industriel
Fournisseur TECHWAY
I/O Optique
Nombre de voies 4, 12
Stackable Non
Techno. FireFly (SAMTEC)
  • TigerFMC-12_1
    FMC VITA 57.4 Optique, 12 liens full duplex @ 14 Gbps, Connecteur MTP24-M, Température standard.
  • TigerFMC-12_1_I
    FMC VITA 57.4 Optique, 12 liens full duplex @ 14 Gbps, Connecteur MTP24-M, Température étendue.
  • TigerFMC-4_2
    FMC VITA 57.4 Optique, 4 liens full duplex @ 25 Gbps, Connecteur MTP12-M, Température standard.
