Zynq board PCIe avec FMC+ (AMD/Xilinx SoC)

PFP-ZU+ - Zynq board PCIe avec FMC+ slot

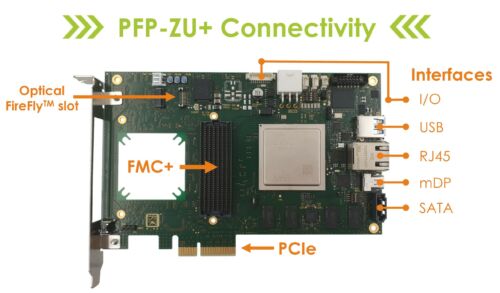

Zynq Board connectivity

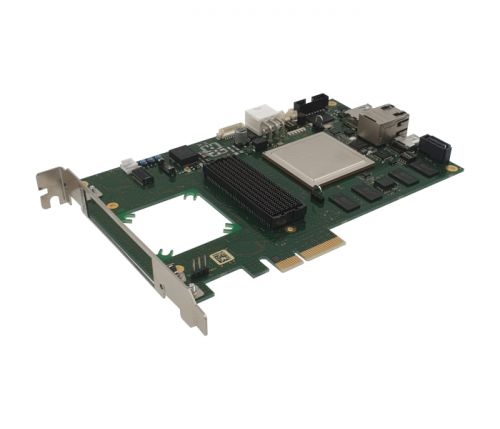

zynq board pcie - PFP ZU right

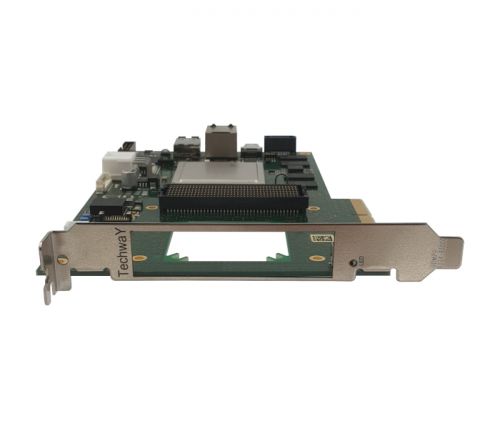

zynq board pcie - PFP ZU front
PFP-ZU+ - Zynq board PCIe avec FMC+ slot
Zynq Board connectivity
zynq board pcie - PFP ZU right
zynq board pcie - PFP ZU front

PFP-ZU+

| NEW | Une nouvelle version avec le SoC ZU7EV est disponible.

Les cartes PFP-ZU+ sont une gamme de Zynq board PCIe avec FMC+ basées sur le dernier SoC (System on Chip) de AMD (Xilinx) : Zynq UltraScale+. La polyvalence de la PFP-ZU+ découle de fonctions utiles, notamment un slot FMC+, des mémoires DDR4, un système de gestion, etc. Grâce au processeur Arm, vous avez accès à de multiples interfaces qui vous permettent de concevoir facilement des équipements autonomes.

Reposant sur un processeur en temps réel commun et une plateforme équipée d’une logique programmable, notre Zynq board PCIe est dotée d’un SoC ZU7CG, ZU11EG ou ZU7EV pour optimiser le rapport prix/performance.

Les composants MPSoC Zynq® UltraScale+™ de Xilinx offrent la flexibilité du processeur 64 bits, tout en combinant le contrôle en temps réel avec des moteurs logiciels et matériels pour les graphiques, la vidéo, la forme d’onde et le traitement des paquets.

La PFP-ZU+ peut être facilement utilisée dans un PC standard (pilotes disponibles pour Windows et Linux) ou dans votre propre système en tant qu’équipement autonome.

Fiche technique
Description
Attributs
Référence
Documents

Applications

  • Co-traitement
  • Banc d’essai
  • Prototypage
  • Acquisition de données
  • Enregistrement de données
  • Commutation de données haut-débit

Avantages

  • Format PCIe Gen3
  • Traitements CPU et FPGA intégrés
  • Interface polyvalente avec connecteur FMC+
  • Interface multistandards : USB, SATA, RJ45, etc.
  • Interfaces supplémentaires : E/S utilisateur, slot FireFly optique
  • Solution “cost-effective”

Caractéristiques

  • MPSoC Zynq UltraScale+
  • PCIe x4 Gen3
  • Connecteur FMC+
  • Mode autonome
  • Protocole haut débit : jusqu’à 16,3 Gbps
  • Oscillateurs programmables
  • Interface optique étendue
  • Prise en charge de Windows ou Linux

Kit de développement

  • Prise en main rapide et complète du Zynq
  • Implémentation simple du Zynq
  • E/S de la PFP-ZU+ prises en charge
  • Outils AMD pris en charge : VIVADO, Vitis, etc.
  • Mise à jour permanente
  • Windows et Linux

Découvrez en 2min notre Zynq board PCIe

SoC de AMD

Le System on Chip (SoC) de AMD est la nouvelle technologie de rupture pour les systèmes embarqués dernière génération. Le SoC combine un processeur Arm et un FPGA en un composant unique.

Le SoC offre un niveau inégalé en termes de performances et de flexibilité. Ce composant est la solution idéale pour concevoir un équipement autonome optimisé SWaP (poids, taille et puissance).

TECHWAY a 20 ans d’expérience dans le développement de plateformes PCIe basées sur FPGA AMD avec interface FMC. Grâce à notre savoir-faire, nous proposons des solutions économiques pour intégrer la technologie SoC dans vos applications industrielles.

Notre PFP-ZU+, Zynq board PCIe, convient parfaitement aux intégrateurs de systèmes qui cherchent à réduire le temps de développement grâce à des cartes prêtes à intégrer.

Cartes FPGA
Environnement Commercial, Industriel
Facteur de forme PCIe
Famille FPGA Zynq UltraScale+
Fournisseur TECHWAY
I/O A/D, D/A, Optique, SFP, sFPDP, GbE, 10GbE, 25GbE, 40GbE, LVDS
Interface FMC, FMC+
PCIe PCIe x4 Gen3
  • PFP-ZU+_07
    Plateforme FPGA PCIe (PFP) équipée d’un MPSoC Zynq UltraScale+ 7CG, PCIe x4 Gen3, Connecteur FMC+.
  • PFP-ZU+_07V
    Plateforme FPGA PCIe (PFP) équipée d’un MPSoC Zynq UltraScale+ 7EV, PCIe x4 Gen3, Connecteur FMC+, Processeur vidéo/graphique et Compression vidéo.
  • PFP-ZU+_11
    Plateforme FPGA PCIe (PFP) équipée d’un MPSoC Zynq UltraScale+ 11EG, PCIe x4 Gen3, Connecteur FMC+, Processeur vidéo/graphique.
  • PFP-ZU+_11-2
    Plateforme FPGA PCIe (PFP) équipée d’un MPSoC Zynq UltraScale+ 11EG-2, PCIe x4 Gen3, Connecteur FMC+, Processeur vidéo/graphique.

Configurations

  • PFP-ZU+_07_Opt
    Plateforme FPGA PCIe (PFP) équipée d’un module optique FireFly™ de 4 liens @ 12G.
  • PFP-ZU+_07V_Opt
    Plateforme FPGA PCIe (PFP) équipée d’un module optique FireFly™ de 4 liens @ 12G.
  • PFP-ZU+_11_Opt
    Plateforme FPGA PCIe (PFP) équipée d’un module optique FireFly™ de 4 liens @ 14G.
  • PFP-ZU+_11-2_Opt
    Plateforme FPGA PCIe (PFP) équipée d’un module optique FireFly™ de 4 liens @ 14G.

Membre AMD

TECHWAY est un partenaire certifié AMD (Xilinx) depuis 2017. Découvrez la PFP-ZU+ sur le portail AMD.
