VPA III

Réduisez votre temps de développement grâce à l’analyseur ARINC 818 de Great River Technology.
Utilisez le VPA pour la précision et vérifiez efficacement la conformité avec le standard ARINC 818.

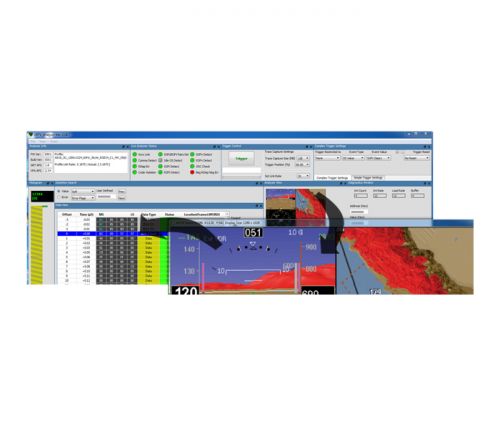

L’analyseur de protocole ARINC 818 est une clé indispensable pour le développement d’un système ARINC 818. Il vérifie la compatibilité du design selon le standard ARINC 818. L’application logicielle du VPA décode et affiche les données ARINC 818 ainsi que les erreurs. Le VPA analyse en détail les timing du flux vidéo et valide les entêtes et les containeurs ADVB. Le VPA possède une fonction de trigger, une fonction pour lire des données brutes, chercher des données, une vérification automatique des erreurs, etc.
Pour la première fois, un SDK optionnel est disponible. Il permet, entre autres, de créer des programmes qui ouvrent et ferment les cartes, charger des profils, configurer les paramètres de déclenchement, etc.

Fiche technique
Description
Attributs
Référence

Fonctions

  • Multiples débits configurables par l’utilisateur : 1.0625, 2.125, 3.1875, 4.25, 5, 6.375 ou 8.5 Gbps
  • Trigger complexe et multicouche (jusqu’à trois niveaux) dans la charge utile ou l’Objet 0
  • Paramètres d’acquisition pre- et post-trigger
  • Acquisition de données brutes jusqu’à 4 Go, avec fonction de sauvegarde et de chargement
  • Interface utilisateur simple à utiliser et amovible
  • Surveillance en temps réel de l’état des liens (Sync Link ; SoF Detect)
  • Affichage de la vidéo en temps réel
  • Données brutes : affichage des données hexadécimales
  • Recherche de données à partir d’un ordered set prédéfini tel que SOFi, ou d’une chaîne définie par l’utilisateur
  • Histogramme des données
  • Statut du lien avant l’acquisition de données
  • Détails sur les données du container et du frame ADVB
  • Résolution et synchronisation vidéo
  • Décodage ADVB et du container header
  • Contrôle automatique des erreurs

VPA III : 3ème génération

La nouvelle génération augmente de manière significative le débit, l’étendue de la capture et la vitesse de liaison de l’analyseur VPA. Toutes les vitesses ARINC 818 sont prises en charge (de 1.062 à 8.5 Gbps) et les captures de données peuvent aller jusqu’à 4 Go (selon la configuration spécifiée par le client). Le VPA III peut mettre en place jusqu’à 3 nouveaux types de triggers. Le VPA III inclut l’affichage vidéo en temps-réel, une interface redessinée et une surveillance en temps-réel du statut des liens.

Protocole ARINC 818

ARINC 818 : le bus vidéo numérique pour l’avionique.

L’interface et protocole standard vidéo ARINC 818 offre une bande passante élevée, une faible latence et des transmissions vidéo numériques non compressées.

La norme a été avancée par l’ARINC et la communauté aérospatiale pour répondre aux besoins stricts de la vidéo numérique haute performance. Avant même sa publication, le protocole a été adopté par les principaux programmes aérospatiaux et militaires, et il est devenu la norme de facto pour les systèmes vidéo militaires à haute performance.

Plus d’informations sur le protocole ARINC 818 : http://www.arinc-818.eu/fr/

Vidéo

ARINC 818
Débit 1,0625 Gbps, 2,125 Gbps, 3,1875 Gbps, 4,25 Gbps, 5 Gbps, 6,375 Gbps, 8,5 Gbps
Facteur de forme Module
Fournisseur Great River Technology
Interface ARINC 818
  • VPA III
    Analyseur de Protocole Vidéo ARINC 818 pour des débits de liaison 1.0625, 2.125, 3.1875, 4.25, 5, 6.375 ou 8.5 Gbps.
