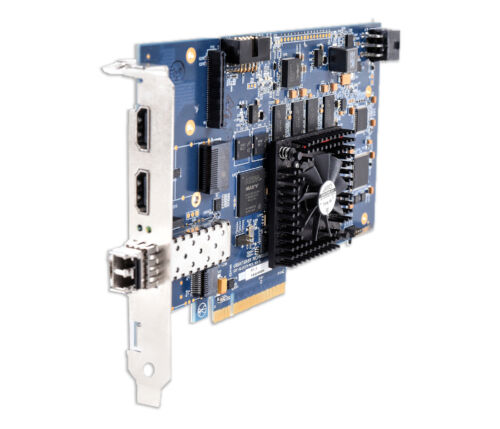

carte acquisition generation conversion arinc 818 - Velocity 1

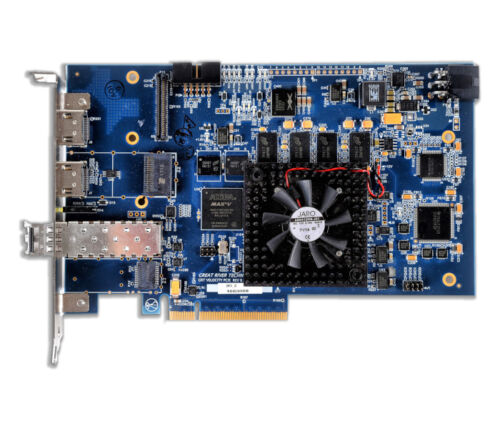

carte acquisition generation conversion arinc 818 - Velocity down

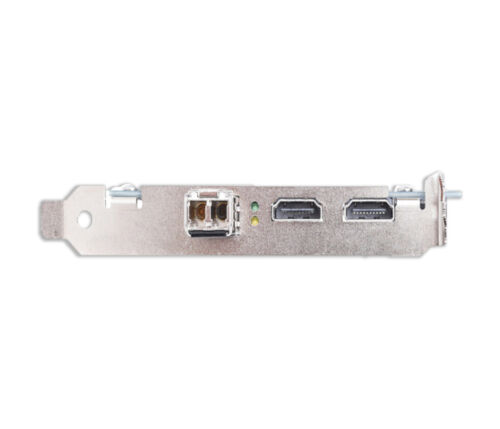

carte acquisition generation conversion arinc 818 - Velocity flat
carte acquisition generation conversion arinc 818 - Velocity schema
carte acquisition generation conversion arinc 818 - Velocity 1
carte acquisition generation conversion arinc 818 - Velocity down
carte acquisition generation conversion arinc 818 - Velocity flat
carte acquisition generation conversion arinc 818 - Velocity schema

Velocity

La gamme Velocity est une nouvelle génération de cartes d’acquisition, générateurs vidéo et de convertisseurs permettant aux systèmes ARINC 818 d’utiliser des graphiques ultra haute-résolution (jusqu’à 4K). Les vitesses de liaison peuvent être supérieures à 8 Gbps et les débits de transfert PCIe Gen3 supérieurs à 4 Gbps.
La gamme Velocity amplifie la puissance de l’interface PCIe Gen3 x8 qui est couplée à deux banques de mémoire DDR3 haut-débit. Ces nouvelles cartes conservent les principales caractéristiques des cartes de la série Matrix Plus. Une seule carte Velocity peut contenir jusqu’à 15 ICD. Chaque mode correspond à un ICD : vitesse de liaison, résolution d’image et format de pixel.
Les cartes Velocity peuvent assurer 3 fonctions ARINC 818 : récepteur, émetteur et convertisseur.

Fiche technique
Description
Attributs
Référence

Applications

  • Vidéo avionique
  • ATP pour les écrans de production
  • Développement d’affichage
  • Réseaux de capteurs
  • Simulations de cockpit
  • Génération vidéo
  • Enregistrement vidéo haute-résolution et haut-débit

Avantages

  • Jusqu’à 15 ICD
  • Interface PCIe Gen3 x8
  • Ultra haute-résolution 4K
  • 3 fonctions ARINC 818 :
    • Récepteur
    • Émetteur
    • Convertisseur

Caractéristiques

  • FC-PH Révision 4.3, ARINC 818-2 ADVB haut-débit
  • PCIe Gen3 x8 : >4 Gbps
  • Mémoire : 2 banques de 128 Mo
  • Puissance requise : 20W @ 12V
  • Système d’exploitation : Windows 7, 8, 10 64 bits
  • Format : PCIe half-length
  • Connecteurs : HDMI
  • Temp. de fonctionnement : 0-50°C

Protocole ARINC 818

ARINC 818 : le bus vidéo numérique pour l’avionique.

L’interface et protocole standard vidéo ARINC 818 offre une bande passante élevée, une faible latence et des transmissions vidéo numériques non compressées.

La norme a été avancée par l’ARINC et la communauté aérospatiale pour répondre aux besoins stricts de la vidéo numérique haute performance. Avant même sa publication, le protocole a été adopté par les principaux programmes aérospatiaux et militaires, et il est devenu la norme de facto pour les systèmes vidéo militaires à haute performance.

Plus d’informations sur le protocole ARINC 818 : http://www.arinc-818.eu/fr/

ARINC 818
Débit 1,0625 Gbps, 2,125 Gbps, 3,1875 Gbps, 4,25 Gbps, 5 Gbps, 6,375 Gbps, 8,5 Gbps
Facteur de forme PCIe
Fournisseur Great River Technology
Interface ARINC 818, HDMI
Nombre de voies 1
  • Récepteur ARINC 818
    Les cartes Velocity peuvent capturer une vidéo ARINC 818 à partir de l’interface graphique du logiciel et permettre la visualisation en temps réel des données ARINC 818 embarquées. Les cartes sont dotées d’un port vidéo HDMI 2.0 pour visionner la vidéo ARINC 818 sur un moniteur.
  • Émetteur ARINC 818
    Les images de test et les données d’en-tête sont chargées sur la carte Velocity, puis transmises via le logiciel de test.
  • Convertisseur ARINC 818
    Une carte Velocity peut être configurée en usine comme convertisseur HDMI vers ARINC 818 ou ARINC 818 vers HDMI.
