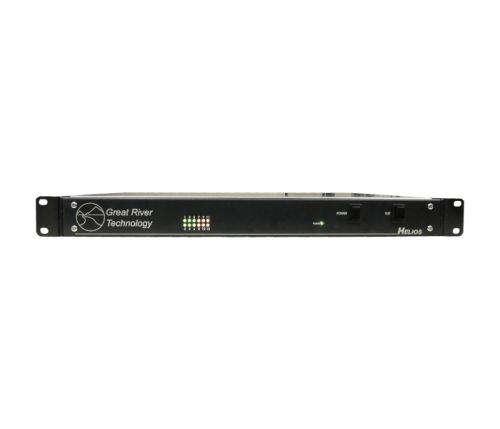

systeme conversion arinc 818 hdmi - Helios front

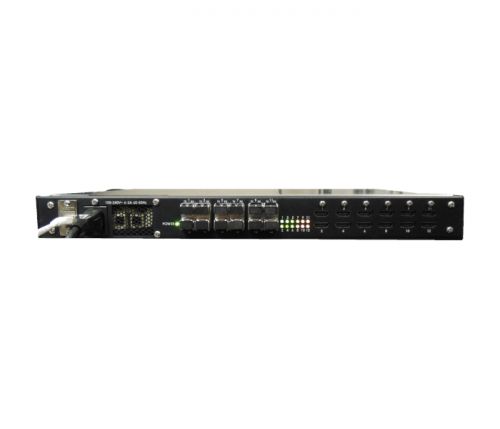

systeme conversion arinc 818 hdmi - Helios back
systeme conversion arinc 818 hdmi - Helios
systeme conversion arinc 818 hdmi - Helios front
systeme conversion arinc 818 hdmi - Helios back

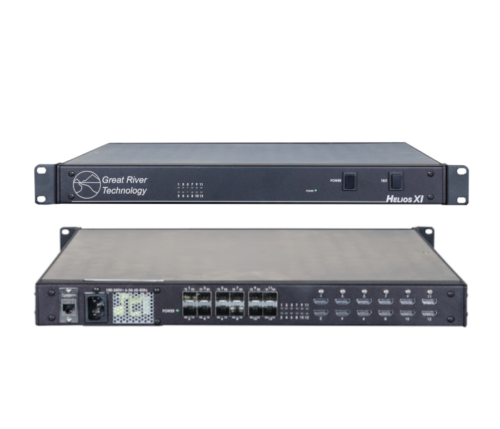

Helios

Le système Helios offre jusqu’à 12 voies de conversion ARINC 818 vers HDMI ou HDMI vers ARINC 818 dans un boîtier 1U 19″ rackable.
La version ARINC 818 vers HDMI permet de visionner des vidéos ARINC 818 en direct sur des moniteurs HDMI standards. Les sorties HDMI peuvent également sélectionner l’une des nombreuses entrées ARINC 818, ce qui facilite la connexion à un enregistreur HDMI.
La version HDMI vers ARINC 818 offre une méthode facile de transfert de vidéo HDMI sur ARINC 818.

Fiche technique
Description
Attributs
Référence

Applications

  • Simulateurs de formation des pilotes
  • Développement du cockpit
  • Enregistrement du test en vol ARINC 818
  • Test en usine de l’équipement ARINC 818

Caractéristiques

  • Jusqu’à 12 voies
  • Rack 1U 19″
  • 100-240 VAC (option 28 VDC)
  • Connecteurs HDMI
  • Connecteurs optiques SFP
  • A818 vers HDMI ou HDMI vers A818
  • Débits de liaison A818 de 1x à 8x
  • Contrôles à distance (LAN)
    • API C ou Interface Web
    • Statut de la requête
    • Mise à jour de l’Objet 0 en temps réel
    • Sorties de tests pattern de contrôle

Fonctionnalités

Résolutions HDMI

  • XGA (1024×768) @ 60Hz
  • SXGA (1280×1024) @ 60Hz
  • SXGA+ (1400×1050) @ 60Hz
  • WXGA (1440×900) @ 60Hz
  • UXGA (1600×1200) @ 60Hz
  • HD (1920×1080) @ 60Hz/30Hz
  • 4K (3840×2160) @ 30Hz

ICD ARINC 818

  • Configuré en usine pour correspondre à votre ICD
  • Toute résolution
  • Toute fréquence d’images
  • Types de pixels multiples
    • Couleur 24 bits
    • Monochrome 8 bits
    • Monochrome 16 bits
    • Couleur 5:6:5 16 bits
    • ARGB ou RGBA 32 bits
    • YCbCr

Protocole ARINC 818

ARINC 818 : le bus vidéo numérique pour l’avionique.

L’interface et protocole standard vidéo ARINC 818 offre une bande passante élevée, une faible latence et des transmissions vidéo numériques non compressées.

La norme a été avancée par l’ARINC et la communauté aérospatiale pour répondre aux besoins stricts de la vidéo numérique haute performance. Avant même sa publication, le protocole a été adopté par les principaux programmes aérospatiaux et militaires, et il est devenu la norme de facto pour les systèmes vidéo militaires à haute performance.

Plus d’informations sur le protocole ARINC 818 : http://www.arinc-818.eu/fr/

ARINC 818
Débit 1,0625 Gbps, 2,125 Gbps, 3,1875 Gbps, 4,25 Gbps, 5 Gbps, 6,375 Gbps, 8,5 Gbps
Facteur de forme Coffret
Fournisseur Great River Technology
Interface ARINC 818, HDMI
Liaison Fibre optique
Nombre de voies 12
  • Helios
    Système de conversion ARINC 818/HDMI jusqu’à 12 voies, format 1U 19″ rackable.
