Carte d’acquisition, génération et conversion ARINC 818 jusqu’à 10 Gbps

carte acquisition generation conversion arinc 818 - Velocity 1 1
carte acquisition generation conversion arinc 818 - Velocity XI standing
carte acquisition generation conversion arinc 818 - Velocity XI straight down
carte acquisition generation conversion arinc 818 - Velocity XI end plate
carte acquisition generation conversion arinc 818 - Velocity XI GUI none
carte acquisition generation conversion arinc 818 - Velocity XI GUI error
carte acquisition generation conversion arinc 818 - Velocity XI GUI correct
carte acquisition generation conversion arinc 818 - Velocity XI GUI Summary
carte acquisition generation conversion arinc 818 - Velocity schema
carte acquisition generation conversion arinc 818 - Velocity 1 1
carte acquisition generation conversion arinc 818 - Velocity XI standing
carte acquisition generation conversion arinc 818 - Velocity XI straight down
carte acquisition generation conversion arinc 818 - Velocity XI end plate
carte acquisition generation conversion arinc 818 - Velocity XI GUI none
carte acquisition generation conversion arinc 818 - Velocity XI GUI error
carte acquisition generation conversion arinc 818 - Velocity XI GUI correct
carte acquisition generation conversion arinc 818 - Velocity XI GUI Summary
carte acquisition generation conversion arinc 818 - Velocity schema

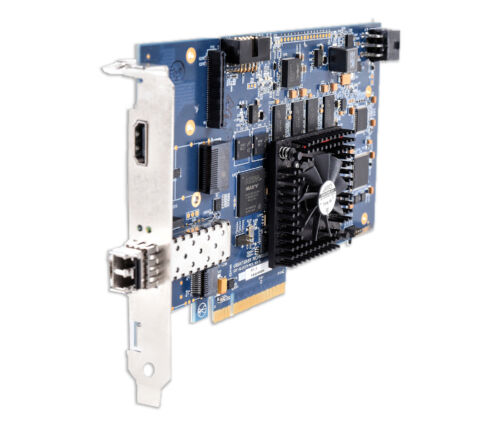

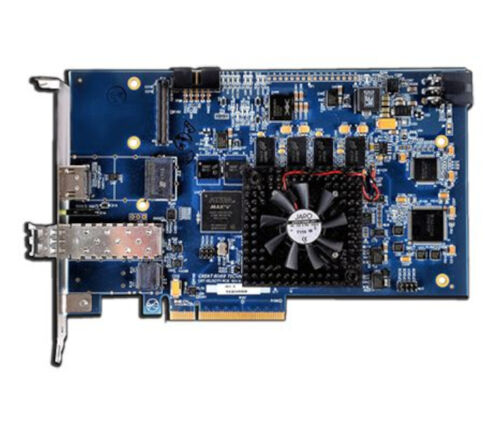

Velocity XI

La carte Velocity XI a les mêmes capacités hardware que la Velocity, mais permet la configuration directement sur le terrain.

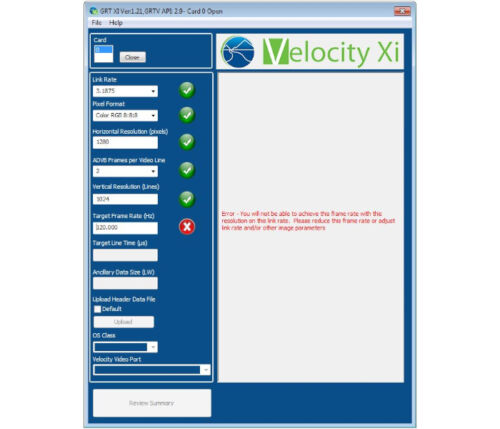

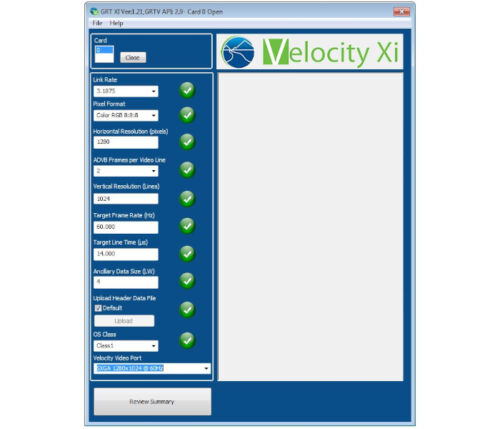

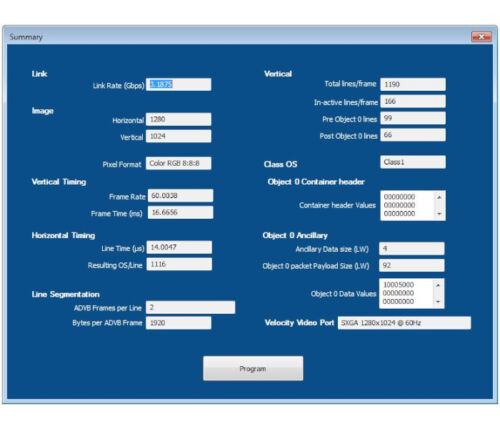

La Velocity XI permet à l’utilisateur d’implémenter n’importe quel ICD ARINC 818 dans le PC en moins d’une minute à partir de l’outil de configuration dédié. Les ICD créés par l’utilisateur peuvent être stockés sur le PC dans une bibliothèque personnalisée. Une fois le fichier de configuration chargé sur la carte, celle-ci fonctionnera comme une carte Velocity pouvant recevoir et transmettre les flux ARINC 818.

Fiche technique
Description
Attributs
Référence

Applications

  • Vidéo avionique
  • ATP pour les écrans de production
  • Développement d’affichage
  • Réseaux de capteurs
  • Données seules
  • Simulations de cockpit
  • Génération vidéo
  • Enregistrement vidéo haute-résolution et haut-débit

Avantages

  • Implémentation d’un nouvel ICD en moins d’une minute
  • Récepteur/émetteur ARINC 818
  • Conversion ARINC 818/DVI pour les résolutions standards
  • Compatible avec toutes les fonctionnalités Velocity Test Application
  • Bibliothèque d’ICD personnalisée pour tous les programmes ARINC 818

Caractéristiques

  • FC-PH Révision 4.3, ARINC 818-2 ADVB haut-débit
  • PCIe Gen3 x8 : >4 Gbps
  • Mémoire : 2 banques de 128 Mo
  • Puissance requise : 20W @ 12V
  • Système d’exploitation : Windows 7, 8, 10 64 bits
  • Format : PCIe half-length

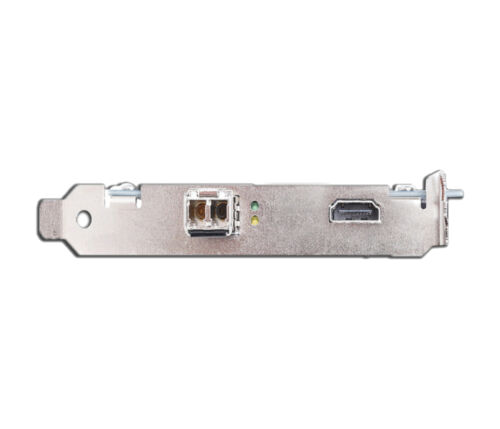

  • Connecteurs : HDMI
  • Temp. de fonctionnement : 0-50°C

Protocole ARINC 818

ARINC 818 : le bus vidéo numérique pour l’avionique.

L’interface et protocole standard vidéo ARINC 818 offre une bande passante élevée, une faible latence et des transmissions vidéo numériques non compressées.

La norme a été avancée par l’ARINC et la communauté aérospatiale pour répondre aux besoins stricts de la vidéo numérique haute performance. Avant même sa publication, le protocole a été adopté par les principaux programmes aérospatiaux et militaires, et il est devenu la norme de facto pour les systèmes vidéo militaires à haute performance.

Plus d’informations sur le protocole ARINC 818 : http://www.arinc-818.eu/fr/

ARINC 818
Débit 1,0625 Gbps, 2,125 Gbps, 3,1875 Gbps, 4,25 Gbps, 5 Gbps, 6,375 Gbps, 8,5 Gbps
Facteur de forme PCIe
Fournisseur Great River Technology
Interface ARINC 818, HDMI
Nombre de voies 1
  • Récepteur & Convertisseur ARINC 818
    Les cartes Velocity peuvent capturer une vidéo ARINC 818 à partir de l’interface graphique du logiciel et permettre la visualisation en temps réel des données ARINC 818 embarquées. Les cartes sont dotées d’un port vidéo HDMI 2.0 pour visionner la vidéo ARINC 818 sur un moniteur.
  • Émetteur & Convertisseur ARINC 818
    Les images de test et les données d’en-tête sont chargées sur la carte Velocity, puis transmises via le logiciel de test.
