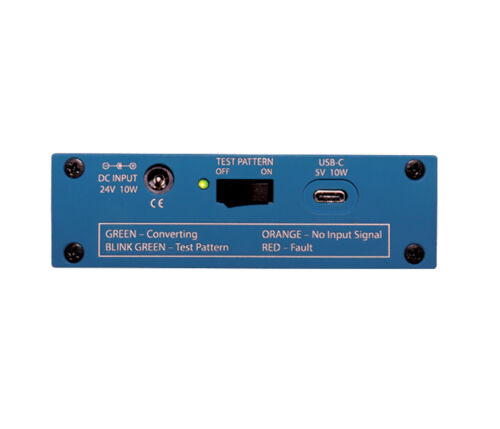

convertisseur arinc 818 stand alone - SAM G3 XI Endplate

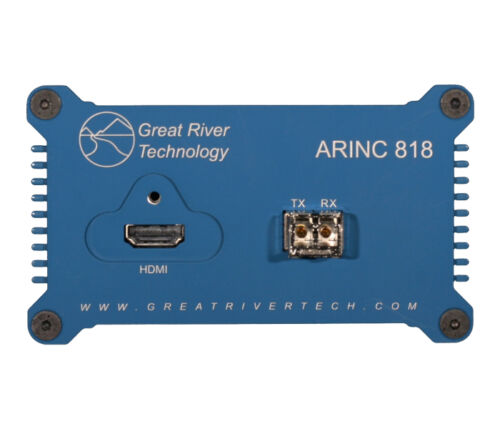

convertisseur arinc 818 stand alone - SAM G3 XI back

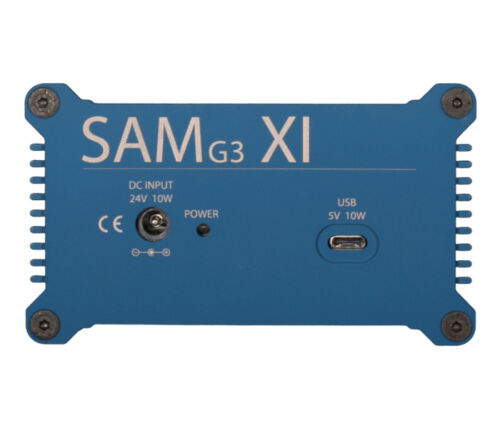

convertisseur arinc 818 stand alone - SAM G3 XI Front

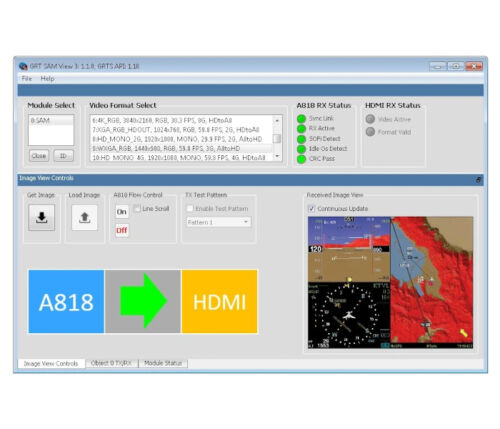

convertisseur arinc 818 stand alone - SAM G3 XI logiciel
convertisseur arinc 818 stand alone - SAM G3 XI Endplate
convertisseur arinc 818 stand alone - SAM G3 XI back
convertisseur arinc 818 stand alone - SAM G3 XI Front
convertisseur arinc 818 stand alone - SAM G3 XI logiciel

SAM G3 XI

SAM G3 XI est un module de conversion portable qui convertit l’ARINC 818 vers/depuis le HDMI. Grâce à son logiciel GRT XI, il permet aux utilisateurs de configurer jusqu’à 15 formats vidéo et d’ajuster à leur guise le taux de liaison, le mode de conditionnement des pixels, la résolution et la direction de la conversion. Le SAM G3 XI offre une surveillance en temps réel des indicateurs d’état. L’utilisateur peut sélectionner différentes conversions (ARINC 818 vers/depuis HDMI) adaptées à différents débits de données ARINC 818 (jusqu’à 10 Gbps), résolutions vidéo et types de pixels. Le SAM G3 XI est doté d’un écran tactile intuitif pour le contrôle de base de l’appareil.

Fiche technique
Description
Attributs
Référence

Applications

  • ATP pour les écrans de production
  • Développement d’écrans
  • Simulation de cockpits
  • Génération de modèles de test
  • Enregistrement de vidéos haut débit et haute résolution

Avantages

  • Implémentation d’ICD en quelques minutes
  • Création d’une librairie de formats vidéo
  • Duplication des configurations Velocity XI, Helios XI ou d’autres périphériques SAM G3 XI

Caractéristiques

  • Conversion ARINC 818 vers/depuis HDMI
  • Débits : 1.0625, 2.125, 3.1875, 4.25, 5.0, 6.375, 8.5, 10.0 Gbps
  • Connecteurs : HDMI, SFP, DC Power Port, USB-C
  • Types de pixels : RGB 8:8:8, RGB 5:6:5, YCbCr 422, Monochrome 8-bit, Monochrome 16-bit
  • Format : boîtier aluminium, 16 x 11.4 x 6.35 cm, 0.82 kg
  • Température en fonctionnement : 0-50°C
  • Alimentation : 15W @ 5V ou 28V
  • Résolutions HDMI :
    • XGA (1024×768) @ 60Hz
    • HD (1280×720) @ 60Hz
    • WXGA (1280×800) @ 60Hz
    • SXGA (1280×1024) @ 60Hz
    • SXGA+ (1400×1050) @ 60Hz
    • WXGA+ (1440×900) @ 60Hz
    • UXGA (1600×1200) @ 60Hz
    • HD+ (1920×1080) @ 60Hz
    • DWide (2560×1024) @ 60Hz
    • 4K (3840×2160) @ 30Hz

    Protocole ARINC 818

    Pour en savoir plus sur l’ARINC 818, son histoire, son marché, ses conditions, ses ressources et ses actualités, visitez son site web : https://www.arinc-818.fr/

    ARINC 818
    Débit 1,0625 Gbps, 2,125 Gbps, 3,1875 Gbps, 4,25 Gbps, 5 Gbps, 6,375 Gbps, 8,5 Gbps, 10 Gbps
    Facteur de forme Module
    Fournisseur Great River Technology
    Interface ARINC 818, HDMI
    Liaison Fibre optique
    Nombre de voies 1
    • SAM G3 XI

    Module autonome configurable à haut débit pour la conversion ARINC 818 vers/depuis HDMI jusqu’à 10 Gbps.
