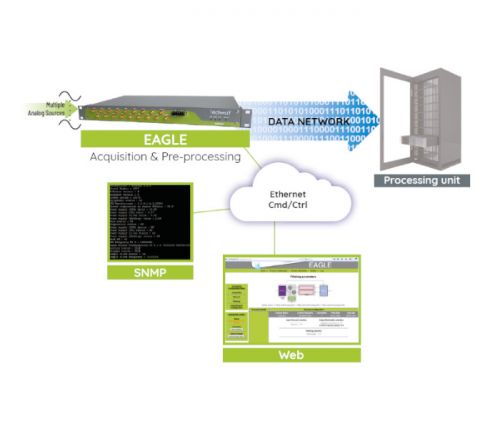

EAGLE - Schéma acquisition des données
EAGLE - Narrow band A/D converter front-end
EAGLE - Schéma acquisition des données

EAGLE

EAGLE est une solution d’acquisition unique « narrow band A/D converter front-end ». EAGLE permet de gérer l’acquisition multivoies de données analogiques et de décharger les étapes de prétraitement des calculateurs en temps réel. EAGLE partage ces données sur le réseau de communication ce qui permet d’offrir une grande flexibilité.

Les coffrets EAGLE sont prêts à l’emploi et simples d’utilisation. Des algorithmes de traitement de données sont inclus et configurables via une interface Web intuitive. Grâce à ses interfaces de communication standardisées 10 Gigabit Ethernet, l’aspect modulaire de l’offre EAGLE permet de faire évoluer vos systèmes tout en facilitant leur intégration.

Nos solutions « narrow band A/D converter front-end » sont utilisées dans des projets majeurs comme ceux de l’Agence Spatiale Européenne ou pour équiper de nouveaux RADAR passifs.

Fiche technique
Description
Attributs
Référence
Documents

Applications

  • Passive RADAR
  • Phase-array RADAR
  • Over-the-horizon RADAR
  • Sismologie
  • Transmission
  • Recherche scientifique :
    • Systèmes multi-capteurs

Avantages

  • Traitement FPGA pré-configuré
  • Prétraitement en temps réel
  • Cmd/Ctrl : Web et SNMP
  • Faible coût par canal analogique
  • Transfert de données de plus de 10 GbEth
  • Solution tout-en-un
  • Architecture modulaire

Caractéristiques

  • Jusqu’à 16 entrées analogiques
  • Fréquence d’échantillonnage jusqu’à 125 MSPS
  • DDC intégré et fenêtrage pour chaque canal
  • Traitement FPGA
  • Mode bypass (bande passante totale)
  • Données en sortie : 10 GbEth (optique)
  • Alimentation électrique : 24 VDC à 50 VDC, 35W max
  • Boîtier : 1U/19″, 280mm de profondeur, <4kg
Solutions intégrées
Nombre de voies 16
Environnement Commercial, Industriel
Facteur de forme Coffret
Fournisseur TECHWAY
I/O 10GbE
  • EAGLE_16-125 (Acquisition)

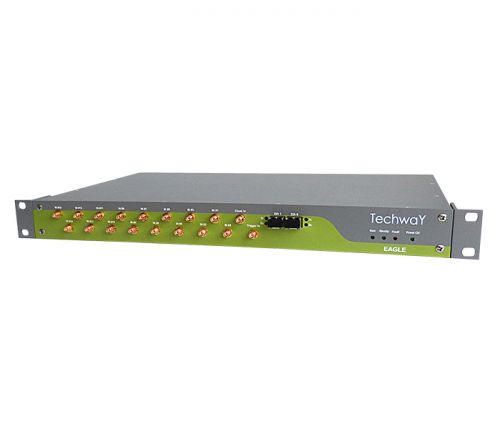

    Coffret 1U 19’’ d’acquisition multivoies pré-configuré, jusqu’à 16 entrées analogiques @ 125 MSPS.
  • EAGLE_Sync-125 (Synchronisation)
    Coffret 1U 19’’ de synchronisation jusqu’à 8 EAGLE_16-125.
