FMC ADC125

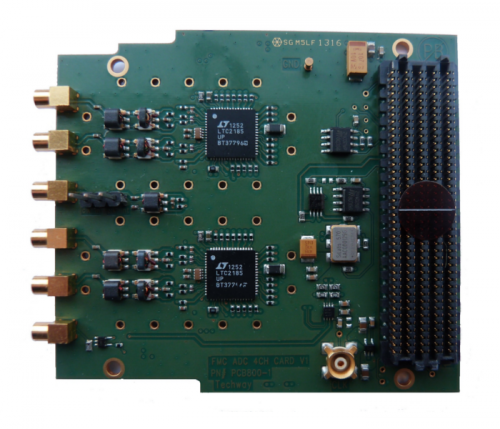

La ADC125 est une carte FMC ADC FPGA Mezzanine Card conforme au standard FMC VITA 57.1 et offre 4 voies A/D 16 bits jusqu’à 125 MSPS. La carte FMC ADC125 est basée sur 2 convertisseurs analogique-numérique double voie de Linear Technology : le LTC2185.

Cette carte FMC ADC FPGA Mezzanine Card vous permet d’échantillonner vos signaux avec votre propre horloge d’échantillonnage externe. Vous bénéficiez également de la possibilité d’utiliser l’horloge d’échantillonnage présente sur la carte. Une entrée Trigger est disponible pour synchroniser toutes les voies avec une précision à l’échantillon près.

Vous êtes en mesure de régler précisément les ADCs via le bus I²C. Le délai, le gain et le biais peuvent être ajustés en fonction de vos besoins. La température et l’alimentation peuvent être surveillées directement à partir du FPGA.

Fiche technique
Description
Attributs
Référence

Applications

  • RADAR
  • SONAR
  • Équipement médical
  • Aéronautique
  • Test & mesure

Avantages

  • Prêt à l’emploi : conforme au standard VITA 57.1
  • Facile à utiliser : SDK gratuit avec exemples de conception
  • Solution économique

Caractéristiques

  • 2x doubles convertisseurs A/D
  • 4x voies A/D 16 bits
  • Jusqu’à 125 MSPS
  • Connecteur FMC
  • Horloge d’échantillonnage embarquée
  • Température de fonctionnement : 0°C à 50°C
Cartes FMC
Connecteur HPC
Environnement Commercial, Industriel
Fournisseur TECHWAY
I/O A/D
Nombre de voies 4
Résolution 16-bit
Stackable Non
  • FMC-ADC_4CH_125
    Carte FMC VITA 57.1 équipée de 4 voies A/D 16 bits jusqu’à 125 MSPS.
