ADLINK PCIe-U300

La gamme PCIe-U300 d’ADLINK Technology se compose de cartes d’acquisition d’images basées sur l’interface PCI Express x4 Gen2. Équipées de 4, 8 ou 12 ports USB3.1 Gen1, elles permettent de connecter plusieurs caméras USB3 Vision.
Pour garantir des performances haut-débit, 4 contrôleurs hôtes Fresco FL1100 USB3.1 Gen1 indépendants permettent à chaque port USB de fournir une bande passante allant jusqu’à 5 Gbps lorsque 4 ports sont utilisés simultanément. Un contrôle de mise sous tension et hors tension par port, programmable par logiciel, est également pris en charge pour les opérations de reprise après défaillance.
Les cartes PCIe-U300 apportent une grande flexibilité pour l’interfaçage avec les périphériques USB3.0, ainsi qu’un excellent TCO (Total Cost of Ownership) pour la vision industrielle, l’automatisation des usines, le contrôle qualité, la logistique, la médecine et les applications de sécurité et de surveillance du trafic.

Fiche technique
Description
Attributs
Référence

Applications

  • Systèmes d’inspection de vision industrielle
  • Instruments de recherche scientifique
  • Instruments de recherche médicale
  • Systèmes de transport intelligents

Avantages

  • Plusieurs cartes et plusieurs caméras dans un seul système
  • API facile à utiliser fournie pour la mise en marche/arrêt des ports
  • Protection contre la tension, les surcharges de courant et les courts-circuits
  • Possibilité de connecter/déconnecter l’alimentation USB du logiciel de récupération de la caméra
  • Capacité d’alimentation USB jusqu’à 7,5W par port et jusqu’à 60W au total

Caractéristiques

  • PCI Express x4 Gen2
  • Conforme à la norme USB3.1 Gen1
  • 4 contrôleurs hôtes Fresco FL1100
  • 4 ou 8 ports externes USB Type-A (PCIe-U304/U308)
  • 4 ports USB3.0 internes supplémentaires par pin headers (PCIe-U312 uniquement)
  • Alimentation USB jusqu’à 20W à partir du bus PCIe (par défaut)
  • Alimentation USB jusqu’à 60W à partir d’un connecteur Molex 4 pins
  • Courant électrique jusqu’à 1500mA par port
  • Température de fonctionnement : 0°C à 60°C
Cartes d’acquisition
Facteur de forme PCIe
Fournisseur ADLINK
PCIe PCIe x4 Gen2
Protocole USB3

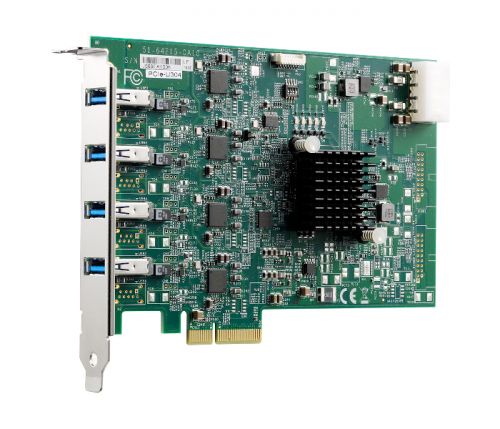

  • PCIe-U304
    Carte d’acquisition PCIe x4 Gen2 prenant en charge 4 liens USB3 Vision.

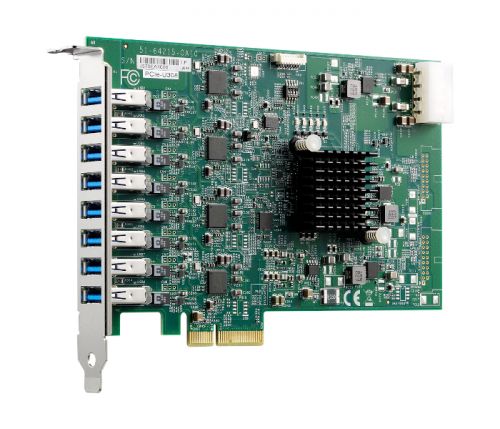

  • PCIe-U308
    Carte d’acquisition PCIe x4 Gen2 prenant en charge 8 liens USB3 Vision.

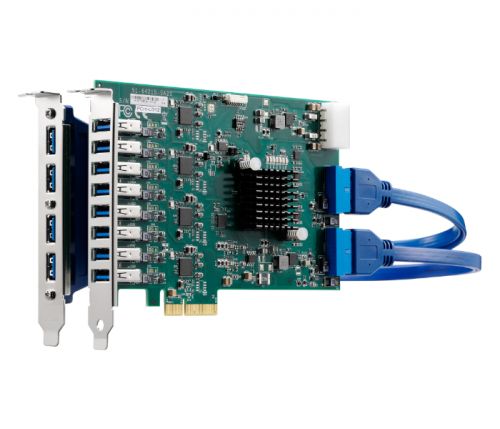

  • PCIe-U312
    Carte d’acquisition PCIe x4 Gen2 prenant en charge 12 liens USB3 Vision (dont 4 par extension).
