Carte d’acquisition CXP

carte acquisition cxp - matrox radient ev cxp
carte acquisition cxp - matrox radient ev cxp

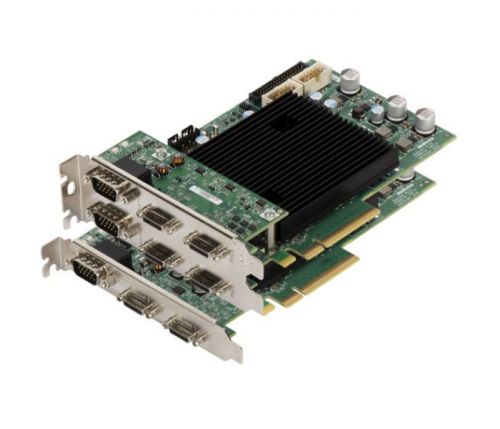

Matrox Radient eV-CXP

Matrox Radient eV-CXP est une gamme de cartes d’acquisition économiques, haute-performance et fiables pour les nouvelles normes d’interface CoaXPress.
Les cartes Matrox Radient eV-CXP disposent jusqu’à 4 liens CoaXPress indépendants via les connecteurs BNC. Ces liens permettent l’acquisition simultanée jusqu’à 4 caméras, chacune pouvant fonctionner à une vitesse CoaXPress différente.
Pour les applications haut-débit, les cartes d’acquisition peuvent acquérir les images d’une seule caméra qui transmet les données d’images jusqu’à 25 Gbps grâce à l’ajout de liens.

Fiche technique
Description
Attributs
Référence

Applications

  • Imagerie médicale
  • Surveillance
  • Système de simulation

Caractéristiques

  • Interface CoaXPress
  • Carte demi-format PCIe 2.0 x8
  • 1 Go de mémoire DDR3 SDRAM
  • Jusqu’à 4 liens CoaXPress à 6,25 Gbps par lien
  • Entrées vidéo et E/S auxiliaires sur la même carte
  • Prise en charge PoCXP et longueur de câbles étendue
  • Interpolation de Bayer, conversion de l’espace couleur et tables de conversion monochrome/couleur intégrées
  • Développement d’applications avec le logiciel Matrox Imaging Library
  • Compatible avec Windows 7/8/10, Linux et RTX64 (RTOS) en 32/64 bits
Cartes d’acquisition
Facteur de forme PCIe
Fournisseur Matrox Imaging
PCIe PCIe x8 Gen2
Power over CXP (PoCXP)
Protocole CoaXPress
  • RAD EV 1G 2C6*
    Carte d’acquisition 2 liens CXP-6 à 6,25 Gbps avec 1 Go de mémoire DDR3 SDRAM. Adaptateur de câble inclus.
  • RAD EV 1G 4C6*
    Carte d’acquisition 4 liens CXP-6 à 6,25 Gbps avec 1 Go de mémoire DDR3 SDRAM. Adaptateur de câble inclus.
  • RAD EV 1G 4C6/3D*
    Carte d’acquisition 4 liens CXP-6 à 6,25 Gbps avec 1 Go de mémoire DDR3 SDRAM pour le profilage 3D. Adaptateur de câble inclus.
  • RADACCPAK01*
    Kit d’accessoires pour les cartes Matrox Radient eV-CXP incluant 2 adaptateurs de câble E/S auxiliaires, chacun avec 2 connecteurs DBHD-15 mâles.
