Pentek Quartz

La gamme Quartz de Pentek est une famille de cartes d’acquisition et de traitement des données haute-performance basées sur le FPGA Zynq UltraScale+ RFSoC Gen3 de Xilinx. Le RFSoC intègre 8 convertisseurs A/D et D/A RF-class dans l’architecture multiprocesseurs de Zynq, créant ainsi une solution de traitement et de conversion de données multivoies sur une seule puce. Ces cartes sont disponibles aux formats 3U VPX, PCIe et SFF (Small Form Factor).
L’architecture Quartz incarne une nouvelle approche des cartes FPGA : le design est simplifié dans le but de réduire la consommation et le coût, tout en fournissant des ressources FPGA parmi les plus performantes du marché.

Fiche technique
Description
Attributs
Référence
Documents

Applications

  • LIDAR, RADAR, SONAR
  • COMINT, ELINT, SIGINT
  • 5G, LTE, SATCOM
  • Communications militaires
  • Guerre Electronique (EW)
  • Tests et mesures

Caractéristiques

  • FPGA Zynq UltraScale+ RFSoC Gen3 de Xilinx
  • Jusqu’à 8 convertisseurs A/D et D/A
  • Jusqu’à 16 Go de mémoire DDR4 SDRAM
  • Récepteur GPS embarqué
  • Interface PCIe Gen3 x8
  • Double interface UDP 100 GigE
  • Connexions LVDS au FPGA Zynq UltraScale+ pour des E/S personnalisées
  • Module eXpress QuartzXM conçu pour un développement et un déploiement flexibles
  • Versions durcies et refroidies par conduction disponibles
  • Navigator BSP® pour le développement de logiciels
  • Navigator FDK® pour le développement d’IP personnalisées

Navigator Design Suite

Conçue pour fonctionner avec le nouvel outil Navigator Design Suite de Pentek, la combinaison de Quartz et de Navigator offre aux utilisateurs un moyen simple et efficace de développer et de déployer des IP FPGA et des logiciels pour l’acquisition et le traitement de données.

Vidéo

Cartes FPGA
Environnement Commercial, Industriel, Durci
Facteur de forme PCIe, 3U VPX, Module
Fournisseur PENTEK
Famille FPGA Zynq UltraScale+
Interface Intégrée
I/O A/D, D/A
PCIe PCIe x8 Gen3

3U VPX

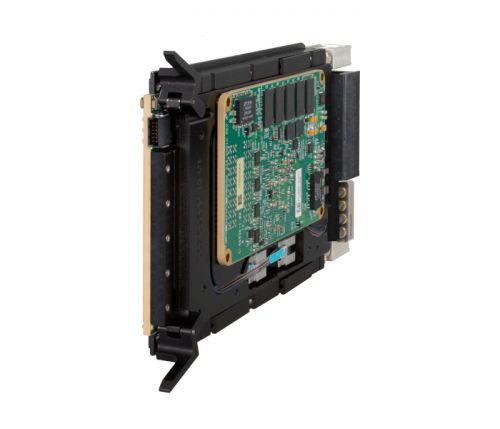

  • Model 5553
    Carte 3U VPX à 8 convertisseurs A/D et D/A, basée sur le FPGA Zynq UltraScale+ RFSoC Gen3 de Xilinx. Architecture conforme à la norme SOSA (Sensor Open Systems Architecture).

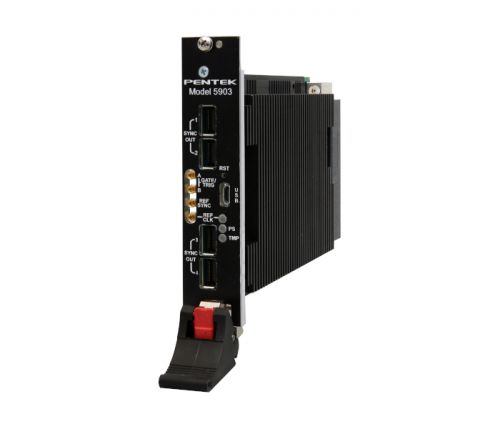

  • Model 5903
    Amplificateur de distribution et système de synchronisation haut-débit au format 3U VPX. Synchronise jusqu’à 64 liens sur 8 cartes Quartz.

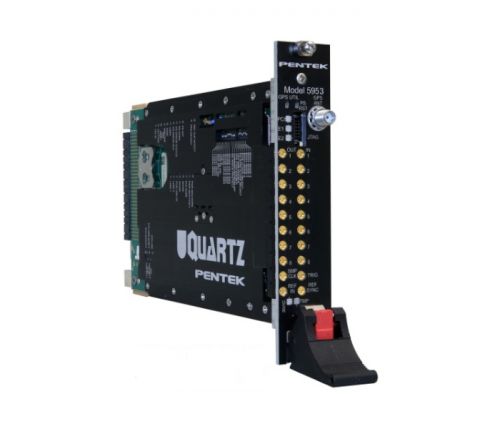

  • Model 5953
    Carte 3U VPX à 8 convertisseurs A/D et D/A, basée sur le FPGA Zynq UltraScale+ RFSoC Gen3 de Xilinx.

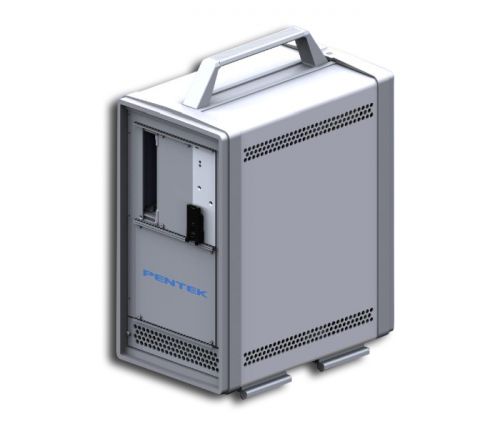

  • Model 8257
    Châssis de développement à 1 slot 3U VPX. Compatible avec les modèles 5553 et 5953.

Small Form Factor

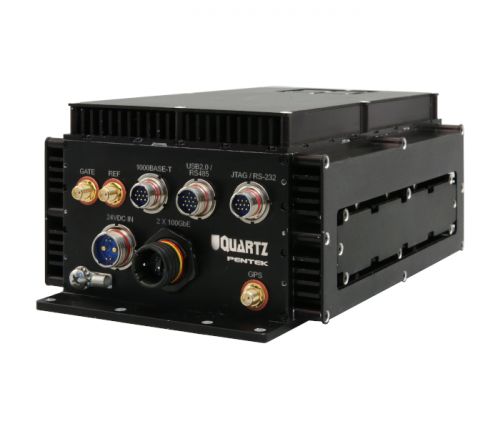

  • Model 6353
    Système durci SFF (Small Form Factor) à 8 convertisseurs A/D et D/A, basé sur le FPGA Zynq UltraScale+ RFSoC Gen3 de Xilinx.

PCIe

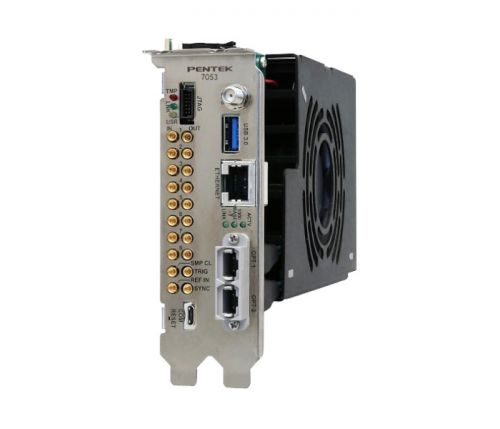

  • Model 7053
    Carte PCIe à 8 convertisseurs A/D et D/A, basée sur le FPGA Zynq UltraScale+ RFSoC Gen3 de Xilinx.

QuartzXM eXpress Module

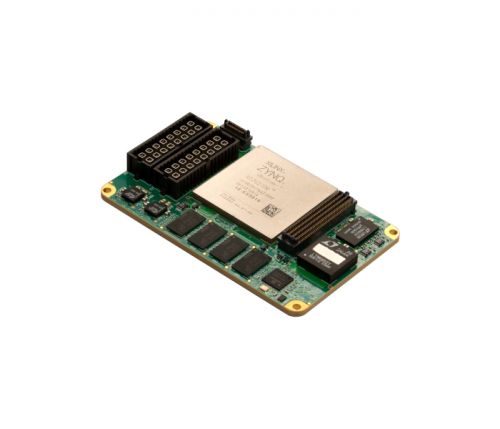

  • Model 6003
    Module eXpress QuartzXM basé sur le FPGA Zynq UltraScale+ RFSoC Gen3 de Xilinx. Compatible avec les modèles 5553 et 5953.
