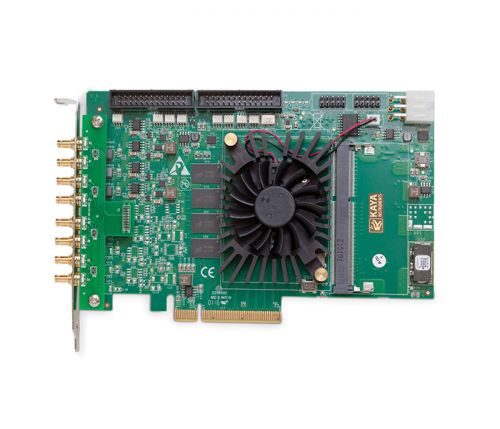

KAYA Komodo CXP 4/8 Rx

La gamme de cartes d’acquisition Komodo de Kaya Instruments a été spécialement conçue pour supporter le standard CoaXPress. Elles sont dédiées aux applications de Vision Industrielle dans le secteur industriel, défense ou avionique.
Les cartes Komodo sont capables de recevoir jusqu’à 8 flux vidéo CoaXPress en mode simple, double, quadruple ou octal. Elles sont utilisées pour la capture simultanée de 2 caméras à 4 liens. Chaque lien supporte les débits du standard CoaXPress jusqu’à 6,25 Gbps.
Les cartes existent en version 4 voies (KY-FGK-400) ou 8 voies (KY-FGK-801).
La gamme Komodo peut facilement recevoir des flux vidéo issus de liens CoaXPress et les transmettre à la mémoire du PC grâce à son interface PCIe Gen3. Ces cartes sont également dotées de ports GPIO pour les signaux de contrôle machine – tels que les déclencheurs, les horloges, les encodeurs rotatifs, le contrôle d’exposition et les E/S générales – qui peuvent être contrôlés indépendamment du flux d’acquisition vidéo.
Les Komodo intègrent des connecteurs DIN standards comme interface CoaXPress avec la caméra. Ces cartes utilisent aussi des en-têtes standards mil 100 pour la fonction générale d’E/S.

Description
Attributs
Référence
Documents

Applications

Vision Industrielle :

  • Industrie
  • Défense
  • Avionique

Caractéristiques

  • Jusqu’à 8 liens CoaXPress à 6,25 Gbps
  • Interface PCIe Gen3 x8 avec un débit allant jusqu’à 55 Gbps
  • Mémoire DDR3 136 Gbps
  • Prise en charge PoCXP sur chaque lien
  • Traitement d’image intégré (DeBayer, Correction couleurs, etc.)
  • Interface GPIO flexible
  • SDK et GUI
Cartes d’acquisition
Facteur de forme PCIe
Fournisseur Kaya Instruments
PCIe PCIe x8 Gen3
Power over CXP (PoCXP)
Protocole CoaXPress

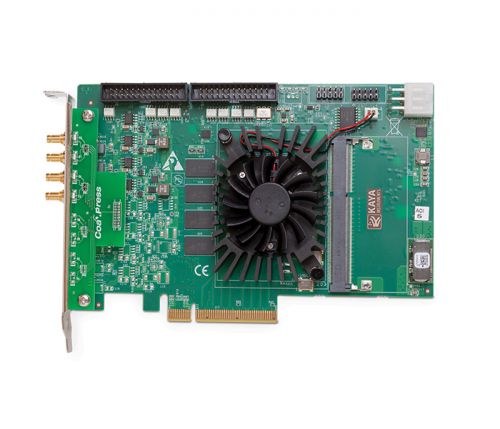

  • KY-FGK-400
    Carte d’acquisition CoaXPress 4 liens Rx jusqu’à 6,25 Gbps par lien.
  • KY-FGK-801
    Carte d’acquisition CoaXPress 8 liens Rx jusqu’à 6,25 Gbps par lien.
