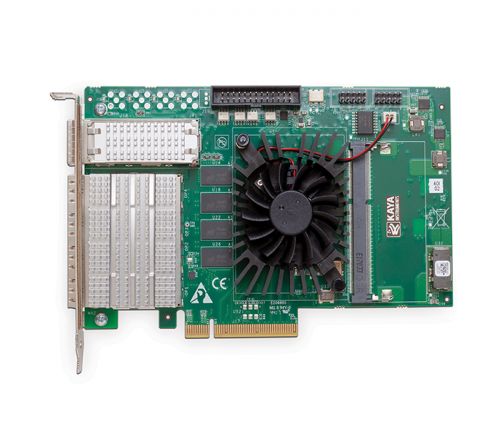

KAYA Komodo 10GigE Vision

La Komodo-10GigE est une carte d’acquisition 10GigE Vision haute-performance à faible coût dotée de 4 liens émetteurs-récepteurs SFP+ 10GigE et d’1 interface optique QSFP+ 40GigE. Cette carte intègre un FPGA puissant, un système de mémoire DDR3 flexible atteignant jusqu’à 144 Go de mémoire et un débit de 128 Gbps.
L’interface haut-débit 8 liens PCIe Gen3.0 permet de transférer rapidement les données entre les liens optiques et la mémoire du PC. En parallèle, un GPIO polyvalent et multistandards rend possible la connexion à des périphériques externes.
Le contrôle et la configuration de la caméra sont totalement gérés depuis l’hôte via l’interface PCIe. Les interfaces QSFP+ et SFP+ sont directement connectées aux liens émetteurs-récepteurs du FPGA afin de minimiser la latence.
Toutes ces caractéristiques font de la Komodo-10GigE la carte idéale pour un large éventail d’applications incluant le traitement et la sécurité du réseau, le calcul et le stockage, l’instrumentation, la diffusion, la défense et l’aérospatiale.

Fiche technique
Description
Attributs
Référence

Applications

  • Traitement et sécurité réseau
  • Calcul et stockage
  • Instrumentation
  • Diffusion
  • Défense
  • Aérospatial

Caractéristiques

  • Jusqu’à 8 liens GigE Vision
  • Carte demi-format PCIe Gen3 x8
  • Prise en charge de multi-flux
  • Jusqu’à 144 Go de mémoire DDR3
  • Jusqu’à 128 Go de mémoire SO-DIMM DDR3
  • Traitement d’image intégré (DeBayer, Correction couleurs, etc.)
  • Jusqu’à 8 liens de retransmission
  • E/S flexibles
Cartes d’acquisition
Facteur de forme PCIe
Fournisseur Kaya Instruments
PCIe PCIe x8 Gen3
Processeur FPGA
Protocole 10 GigE
  • KY-FGK-10G
    Carte d’acquisition jusqu’à 8 liens 10GigE Vision (4 liens émetteurs-récepteurs SFP+ 10GigE) et 1 interface optique QSFP+ 40GigE.
